螺旋分級機的主要構件

時間：2015-08-17 08:46:57 作者：紅星機器

河南紅星定期推出價格優惠活動,回饋新老客戶。您還在等什么,快快行動吧

！

獲取報價、建廠方案，我們7×24h為您服務

點擊免費咨詢

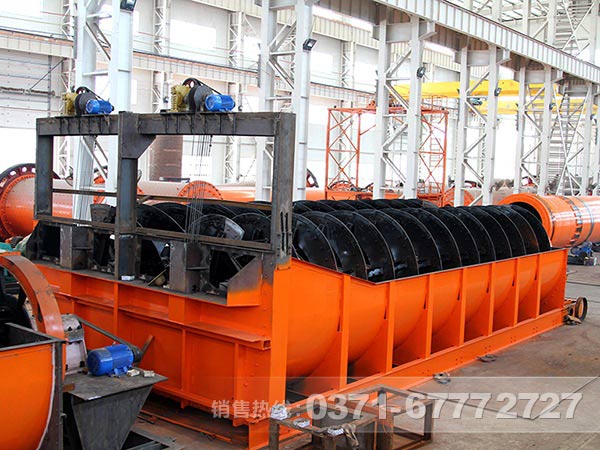

螺旋分級機是一種重要的選礦設備

。固體顆粒的比重不同的話
，在液體中沉淀的速度就會有所不同，螺旋分級機就是利用這個原理來進行機械分級的一種設備
。螺旋分級機主要由傳動裝置
、螺旋
、下部支座
、水槽和升降裝置等組成。

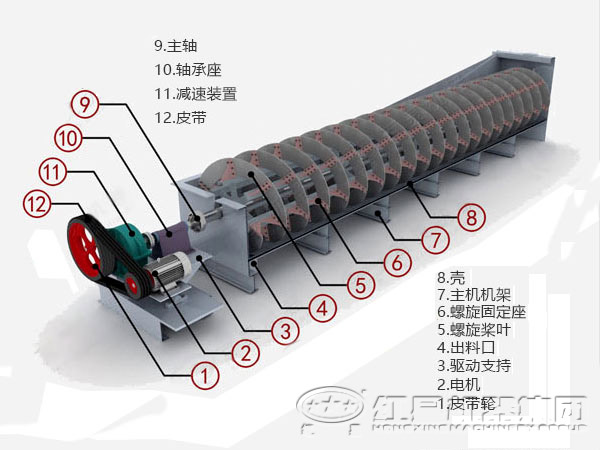

螺旋分級機的主要構件

1
、傳動裝置

傳動裝置是一種把動力裝置的動力傳遞給工作機構等的中間設備

，傳動裝置的基本功能是將發動機發出的動力傳給汽車的驅動車輪，以此產生驅動力
，使汽車能在一定速度上行駛。螺旋分級機的傳動裝置主要作用是帶動螺旋在槽內旋轉
，螺旋分級機的傳動裝置主要是由電動機
、減速機、圓柱齒輪副和傘齒輪構成

2

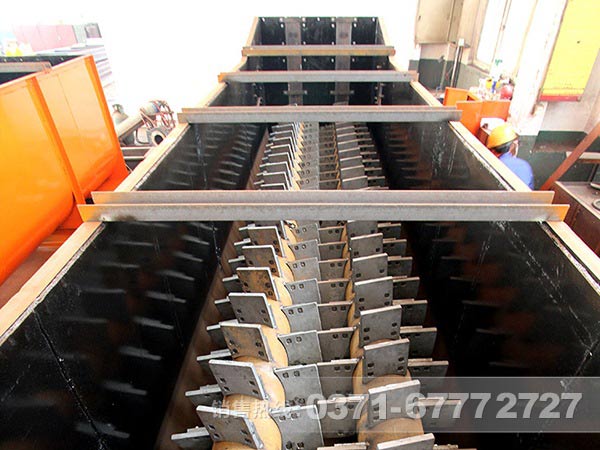

、螺旋

螺旋是由螺旋軸和焊接在軸上的螺旋葉片組成

，螺旋軸通常采用50~100mm直徑無縫鋼管制造；螺旋葉片常用3~6mm厚的鋼板按螺距制成單節
，然后焊接起來
。螺旋分級機的螺旋由空心軸
、支架
、螺旋葉片、襯鐵等組成
?div id="4qifd00" class="flower right">
？招妮S由無縫鋼管和軸頸、法蘭盤焊接而成
，襯鐵采用耐磨材料制成
，所以耐磨壽命很關鍵。

3
、下部支座

螺旋分級機的下部支座采用的是活軸套、尼龍軸瓦結構

，因?yàn)槁菪旨?jí)機是長期浸沒在礦漿內工作
，很容易出現磨損的顎現象
，所以對于螺旋分級機的下部支座要經常進行維護，采用這種結構當出現磨損時
，可用升降機提起螺旋在很短的時間內就可以更換一組新的套和瓦
，更加便于維修和更換。

4
、水槽

螺旋分級機的水槽由鋼板和各種型鋼焊接而成

，水槽的主要作用是盛放全部礦漿
，還承受著機體本身的重量和全部的負載
，因此，水槽的作用是非常重要的
。

5.升降裝置

螺旋分級機的升降裝置由電機

、蝸輪減速器、傘齒輪副
、絲母
、絲杠等零部件組成。升降裝置是為了在螺旋分級機停止工作時避免礦漿內固體沉淀壓住螺旋
，還有就是檢修工作上的需要。當分級機停車時
，升降裝置啟動能自動將螺旋提升至一定高度
，分級機工作時升降裝置也轉動能將螺旋下降至工作位置，這樣可保持傳動零部件的壽命
，防止空心軸因過負載荷而折斷
。為了保證升降裝置的安全可靠，還設有形成終點開關
，使升降行程能夠得到很好的控制。
