粗碎機

進料粒度: 120-1500mm

出料粒度: 10-400mm

生產能力: 1-1000t/h

適用范圍:適用于石灰石

、石英石

、鐵礦石

、青石

、河卵石

、花崗巖、玄武巖

、頁巖

、銅礦、鋼渣

、建筑垃圾等物料的破碎

。廣泛用于冶金、礦山

、化工

、水泥、建筑

、耐火材料及陶瓷等行業

想要獲取報價

、建廠方案，我們將7×24h為您服務

點擊免費咨詢

產品介紹
技術參數
客戶案例
在線留言

粗碎機介紹

粗碎機又稱粗顎式破碎機是一種對各種硬度物料進行粗碎

、或中碎的破碎設備

。粗碎機具有破碎比達、產品粒度均勻

、結構簡單

、工作可靠、維修簡易

、運營費用經濟等特點

。

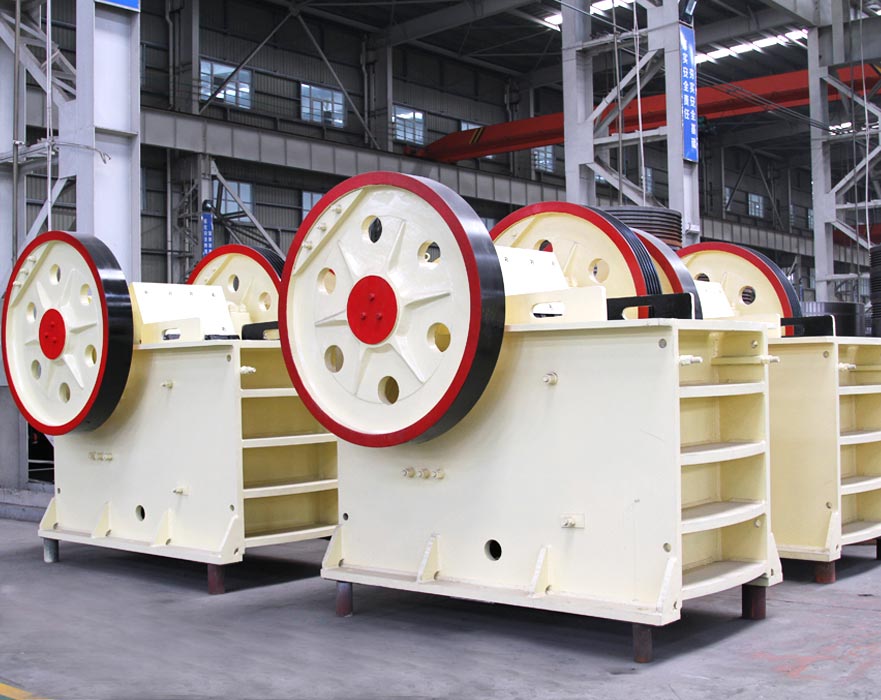

粗碎機產品拼圖

粗碎機的結構

粗碎機由固定顎板、可動顎板

、邊護板肘板墊肘肘板墊調整座彈簧三角皮帶電動機 鐵軌飛輪偏心軸動顎機架皮帶輪組成

。

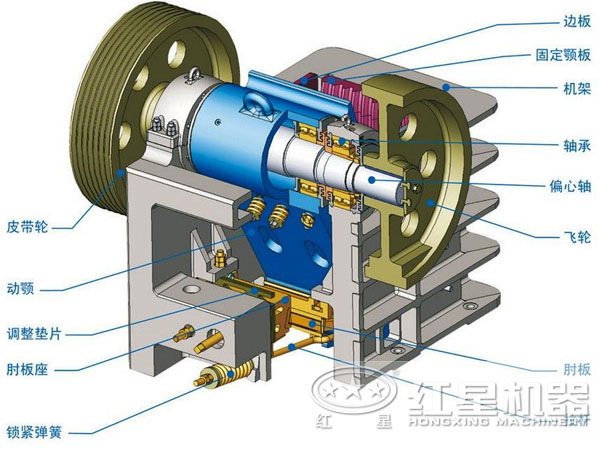

粗碎機結構圖

粗碎機的用途

粗碎機廣泛用于礦山、冶金

、建材

、公路、鐵路

、水力

、和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料

。

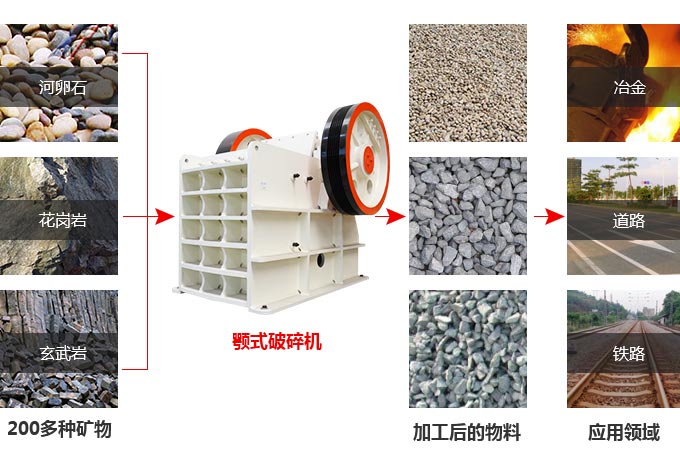

粗碎機物料圖

粗碎機適應物料圖

粗碎機的工作原理

粗碎機－粗碎鄂式破碎機工作方式為曲動極壓型

，其工作原理是：電動機轉動

，通過三角皮帶、皮帶輪傳動偏心軸

，使動顎按照已調整好的軌跡進行運動

，活動顎板對 固定鄂板也作周期性的往復擺動，當顎板靠近時

，物料在兩顎板間被擠壓

、劈裂和彎曲破碎，當顎板離開時

，破碎腔內下部已破碎到小于排料口的物料

，靠自重作用自動落下，位于破碎腔上部的物料

，還未破碎到小于排料口尺寸

，只是隨著排料而下降一定距離，直到動顎再次靠迫固定顎板時

，破碎腔內已下降的物料再次受到繼續擠壓而破碎

；如此進行下去，直到給入破碎腔內全部物料從排料口排出為止

。隨著電動機的連續轉動而粗碎動顎作周期運動壓碎和排泄物料

，實現批量生產。

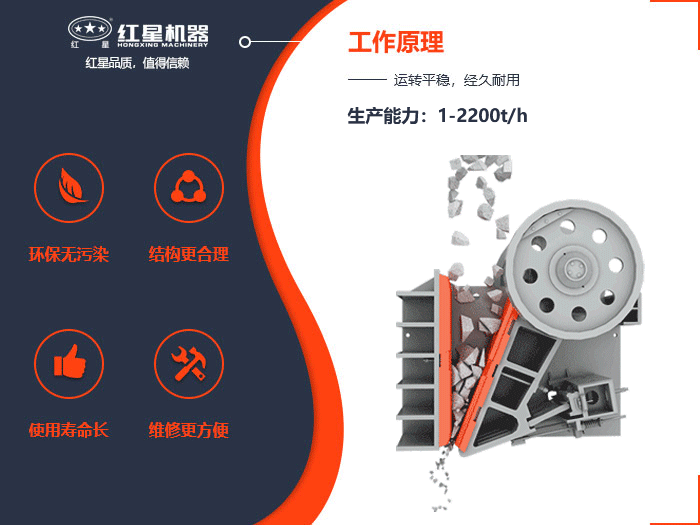

粗碎機模擬工作動圖

粗碎機的性能優勢

、粗碎腔采用對稱“V”形結構：粗碎腔采用對稱“V”形結構

，使實際進料口寬度與名義進料口寬度相一致。

、產量高：采用了齒形護板

，增大了鄂板的有效長度，產量更高

。

、軸承座采用整體式鑄鋼結構：整體鑄鋼軸承座能夠保證與粗碎機架完全配合，同時也大大增強了軸承座的徑向強度

，而分體式軸承座則不擁有該優點

。

4、強度高：采用有限元分析技術

，粗碎機具有更高的強度

。

5、排料口調整更快捷方便：歐版JC系列鄂式粗碎機裝有楔塊排料口調整裝置

，該裝置比老式的墊片調整更簡單

、安全和快捷。

、選用軸承規格更大

、承載能力更高： 所有JC系列鄂式粗碎機都裝有較其它同樣規格粗碎機更大更耐用的偏心軸軸承

，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長

7、更先進的動鄂總成

，使其更經久耐用：動鄂總成采用高質量的鑄鋼件構成

，并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦采用鍛坯進行加工

，這一切均使得JC系列鄂式粗碎機具有超凡的可靠性

。

粗碎機性能特點

粗碎機廠家

河南紅星是家專業破碎機設備生產廠家，注重設備質量

，不斷引進先進的技術來提高破碎機設備的性能

，生產的粗碎機可以充分滿足用戶需求

。在保證設備質量的同時

，銷售價格也十分實惠，以“薄利多銷”的方針來提高設備的銷量

，用戶可以享受到出廠價

，購買成本低于市場流通價。如果您有意向購買這款粗碎機

，歡迎您隨時撥打免費客服熱線

，或者親自蒞臨我廠對設備進行細致全面的了解，我們將為您提供完善的服務

！

粗碎機廠家提供優質服務

技術參數

顎式破碎機

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力(t/h)	偏心軸轉速(r/min)	電機功率 (kw)	外形尺寸（長×寬×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723
