螺旋洗砂機

輪斗直徑: 2200-3500mm

總重量: 4.3-9.9mm

生產能力: 15-200t/h

適用范圍:用于建筑工地

、砂石廠

、玻璃廠

、水電站等單位所用的較小顆粒砂石所需的洗選、分級和脫水

想要獲取報價

、建廠方案

，我們將7×24h為您服務

點擊免費咨詢

產品介紹
技術參數
客戶案例
在線留言

螺旋洗砂機介紹

物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下

，與另一部分以傘狀形流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后

，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊

、摩擦而粉碎，從下部直通排出

，形成閉路多次循環

，由篩分設備控制達到所要求的成品粒度。

螺旋洗砂機

螺旋洗砂機適用于冶金

、建材

、水電等行業的洗選、分級

、除雜等作業

，用于細粒度和粗粒度物料的洗選作業。對建筑用砂

、筑路用砂石猶為適宜。螺旋砂石洗選機功率消耗小

、洗凈度高

。密封結構好、全封閉傳動裝置

、可調式堰板

，確保了產品高產、環保

、耐用，清洗

、脫水效果好，細粒產品保持穩定等特點

。

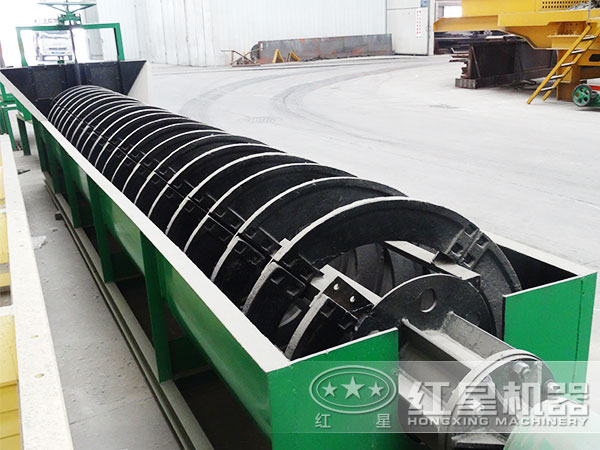

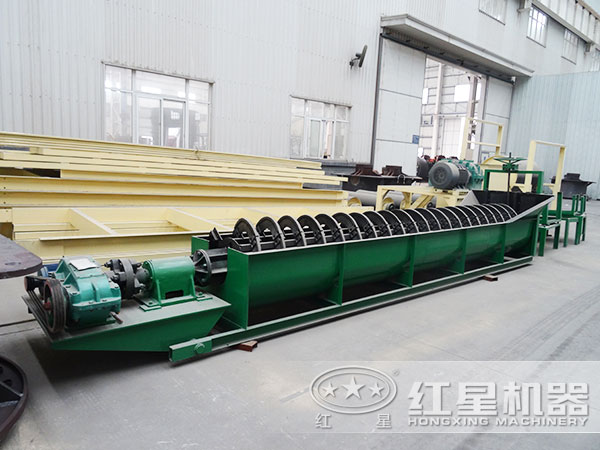

螺旋洗砂機圖片

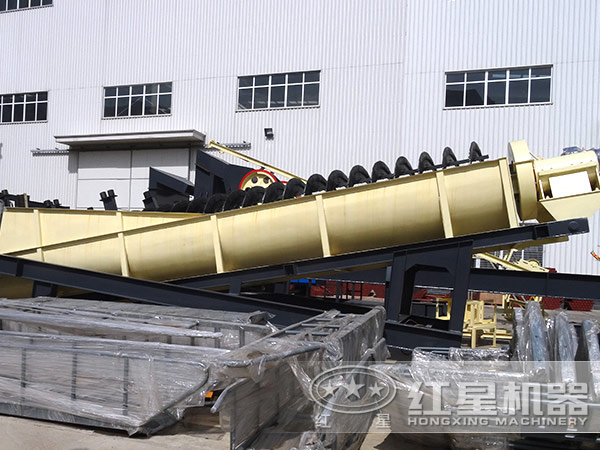

螺旋洗砂機設備

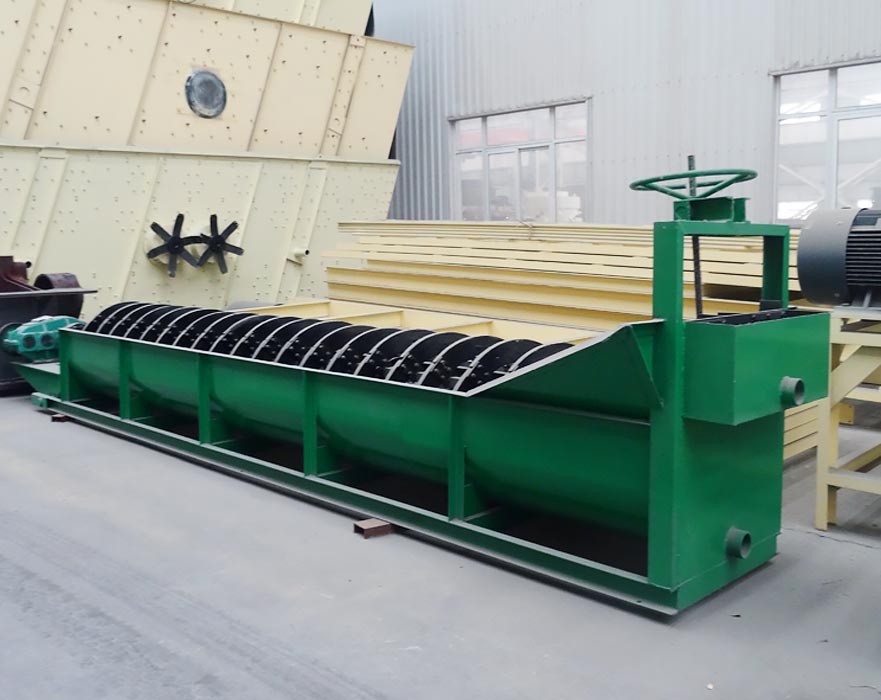

紅星螺旋洗砂機

螺旋洗砂機工作原理

螺旋洗砂機的主要結構有螺旋體

、升降裝置、槽體

、傳統裝置、軸瓦及排礦閥等

。機器轉子采用中心結構

，螺旋葉片安裝在中心軸上，有減速機連接到中心軸上進行工作

。借助固體顆粒的比重不同

，因而在液體中沉降速度不同的原理，進行繼續分機的一種設備

，具有高產、耐用

、清洗

、脫水效果好，細粒產品保持不亂等特點。

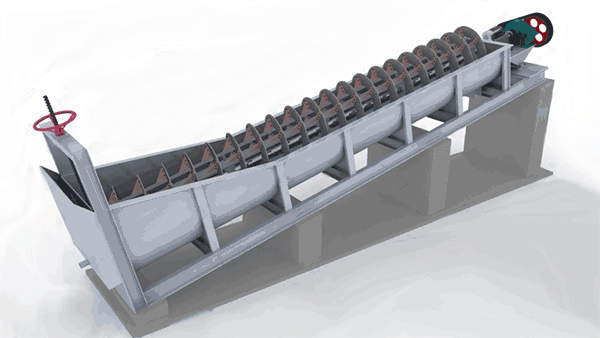

螺旋洗砂機工作原理

螺旋洗砂機的生產優勢

、結構合理：用先進技術，結合國內砂石行業實際情況研制的高產洗砂設備

，具有洗凈高度

，結構合理，產量大

；

、沙子流失少：洗砂過程中砂子流失少，尤其是其傳動部分均與水

、砂隔離，故其故障率大大低于目前常用洗砂機

，是國內洗砂行業升級換代的理想選擇

。

3、使用壽命長：螺旋軸等裝置不僅外部結構設計合理

，而且內部材質采用的都是國內耐磨的材料鑄造

，耐磨性及韌性非常的強

，使用壽命相當長

。

4、產量高：該設備的轉速可根據用戶的生產要求進行自由的調節

，靈活方便

，產量較高。

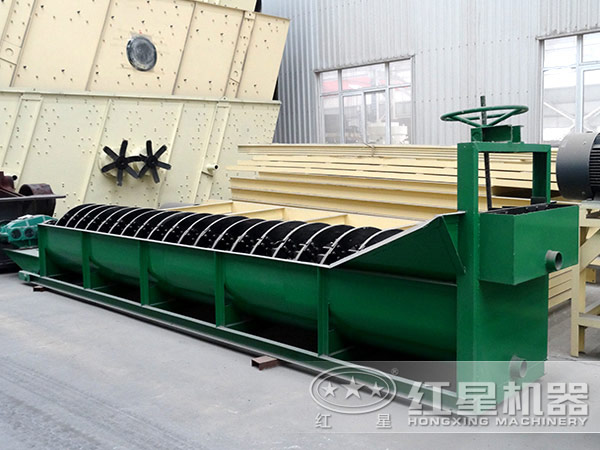

螺旋洗砂機生產優勢

螺旋洗砂機機器的安裝調整與運轉

本機由制造廠裝配

，并經過空車試驗合格后成臺供應，用戶收貨后應仔細檢查

。以便及時發現和排除在運輸途中可能帶來的問題

，機器在安裝，調整和運轉時應注意：

1．由于本機扭據大

，故建議將機器安裝在混凝土基礎上

，基礎上安有預埋焊件以便安裝時焊接，基礎深度和面積按土質條件單獨計算

，建議基礎重量大致為機器重量的3倍

，機器安裝尺寸參閱基礎圖

。

2．安裝到位后

，應檢查減速機大小齒輪是否移位，水箱與大輪斗間隙是否一致

，調整好后將機器固定焊在基礎上

。

3．應加注潤滑油

，調整油面高度

，一般取軸中心以下50%為宜。

4．機器安裝和調整妥后

，進行試運轉，空載試車應達到：

1）連續運轉2小時：

2）所有堅固件應牢固

，無松動現象

；

3）減速機、齒輪箱無不正常的響聲

。

5．負載試車除達到空載試車要求外，還應滿足以下要求：

1）給料時

，不能使物料強烈沖擊水箱

，不許偏載加料和堆滿水箱，以免損壞輪斗和機體

。

2）給料的最大料度就符合設計規定。

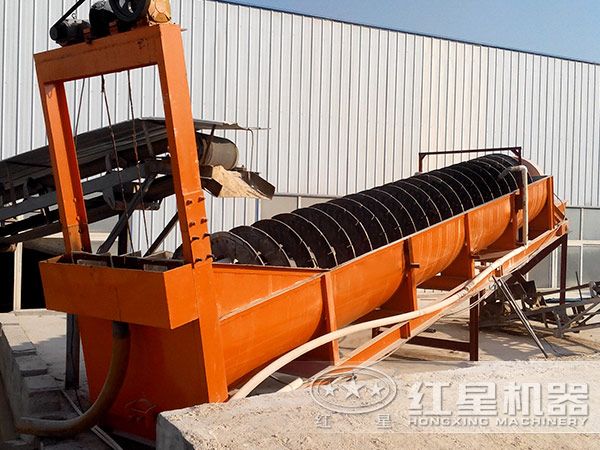

螺旋洗砂機應用現場

技術參數

規格	XS2200	XS2600	XS2900	XS3500
輪斗直徑	2200	2600	2900	3500
轉速(r/min)	1-2	1-2	0.8-1.5	0.8-1.2
處理能力(t/h)	15-30	20-50	50-100	120-200
電機功率	8P 4	8P 5.5	8P 7.5	8P 11
總重量	4300	5600	8100	9900
外形尺寸 (長×寬×高) (mm)	3150×1910×2280	3520×2390×2690	3820×2640×3200	4420×2930×3800
