焦炭烘干機

筒體容積: 9.0-285m3

生產能力: 1.9-76.0t/h

產品規格:Φ1.2×8.0m-Φ3.6×28m

應用范圍 :主要用于選礦

、建材

、冶金、化工等部門烘干一定濕度或粒度的物料

適用物料:

、焦炭

、各種礦石、礦渣

、煤泥

、脫硫石膏等

想要獲取報價、建廠方案

，我們將7×24h為您服務

點擊免費咨詢

產品介紹
技術參數
客戶案例
在線留言

焦炭烘干機簡介

焦炭主要用于高爐煉鐵和用于銅、鉛

、鋅

、鈦、銻

、汞等有色金屬的鼓風爐冶煉，起還原劑

、發熱劑和料柱骨架作用。焦炭烘干機是專業生產焦炭的烘干設備

，是焦炭烘干生產線中的主要環節

，以其較好的性能優勢受到廣大客戶的歡迎。

焦炭

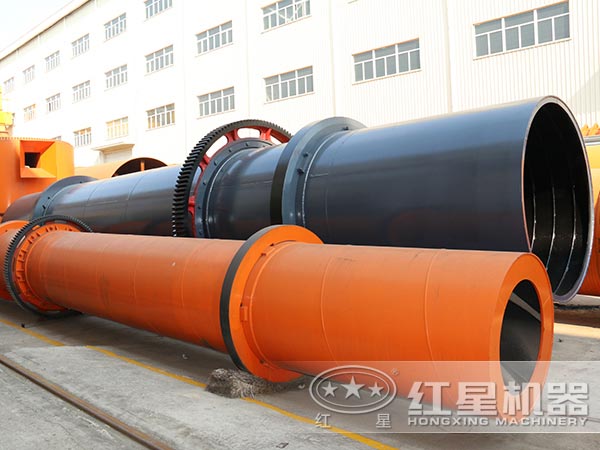

焦炭烘干機圖片

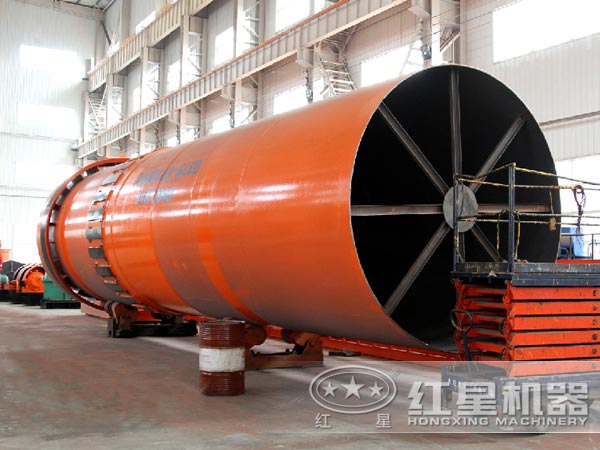

焦炭烘干機

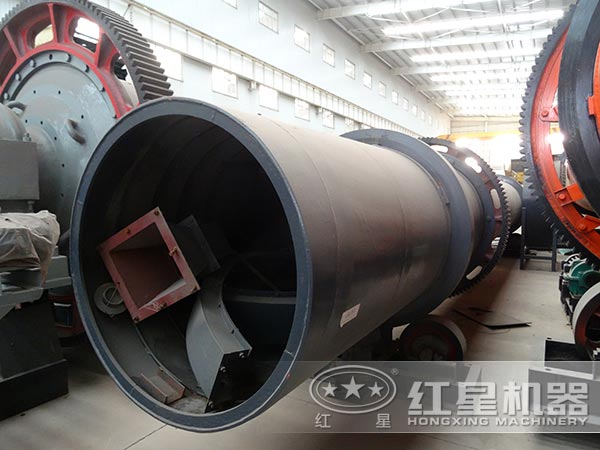

紅星焦炭烘干機

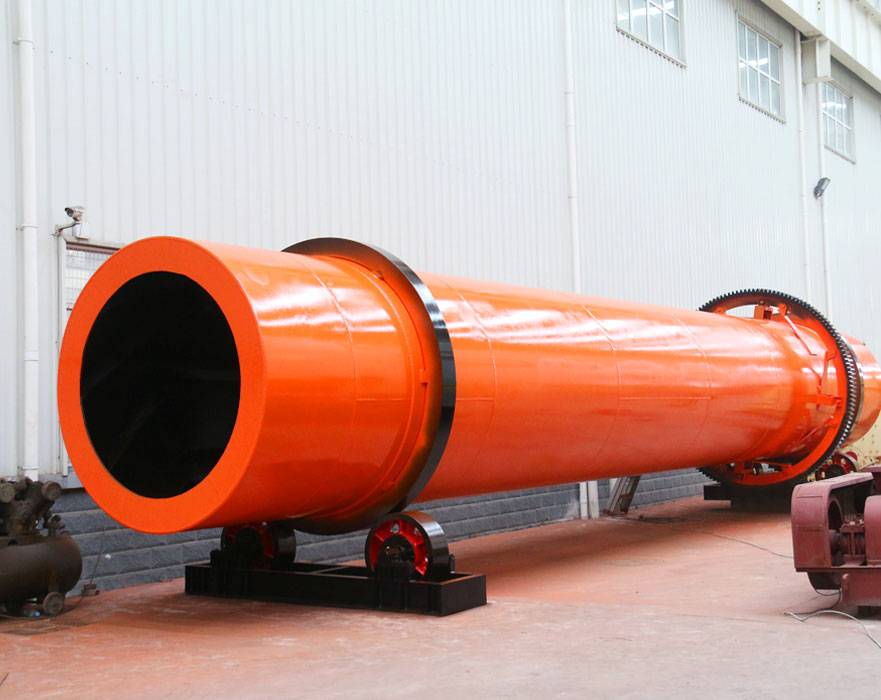

焦炭烘干機設備

焦炭烘干機性能特點

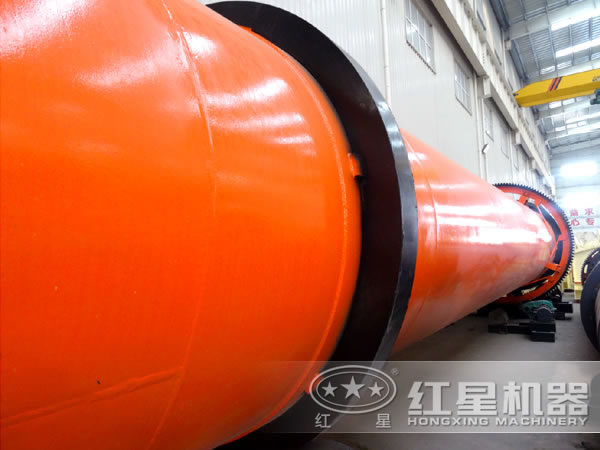

焦炭烘干機廠家

、運行可靠：設計的導料裝置,使物料能夠順利導入滾筒內,運行更為安全可靠；

、散熱損失少：筒體外表面溫度由42~49℃降到20~25℃,表面散熱損失減小;

、性能更優：減少或杜絕了筒體內壁粘料問題,干燥產品不增灰;

4、效率更高：降低了排煙熱損失,干燥熱效率達80%

。

焦炭烘干機工作原理

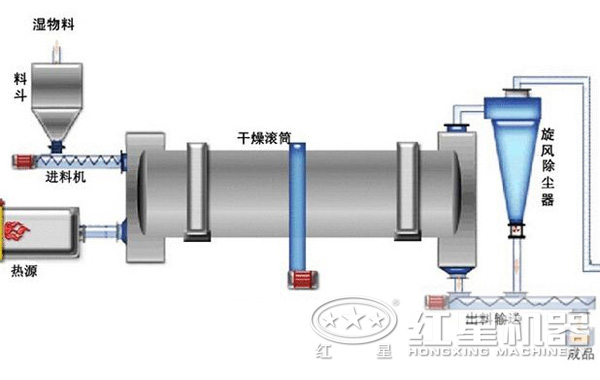

焦炭烘干機結構圖

焦炭烘干機的熱源主要來自機器內部的燃燒裝置，需要干燥的的濕物料由皮帶輸送機或斗式提升機送到料斗

，然后經料斗的加料機通過加料管道進入加料端

。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內

。由于焦炭烘干機的圓筒是一個與水平線略成傾斜的旋轉圓

，物料在進入圓筒以后從較高一端加入，載熱體由低端進入

，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的

。隨著圓筒的轉動物料受重力作用運行到較底的一端

，筒體內壁上的抄板把物料抄起來又撒下

，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進

。

技術參數

規格	筒體容積（m3）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機 （kw）	總重量
規格	筒體容積（m3）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機 （kw）	總重量
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長 項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m3）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
